Шпонки "Ватерстоп"

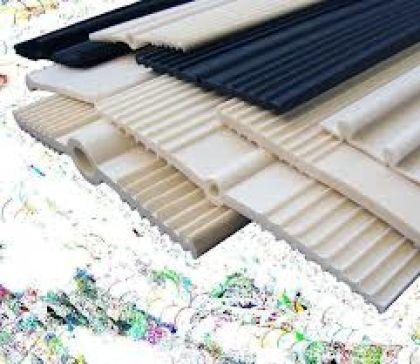

Шпонки «Ватерстоп» изготовлены на основе поливинилхлорида, предназначены для установки в бетонные и железобетонные конструкции в местах устройства технологических, температурных и деформационных швов с целью обеспечения их водонепроницаемости в процессе дальнейшей эксплуатации.
Шпонки «Ватерстоп» не содержат материалов, реагирующих с водой, обладают высокой сопротивляемостью к кислотам и щелочам, а также к другим водорастворимым химическим соединениям. Материал шпонок сохраняет свои прочностные характеристики и эластичность в диапазоне температур от -37°С до + 79°С.

Область применения

Шпонки «Ватерстоп» устанавливаются в швы бетонных и железобетонных конструкций: в фундаментные плиты, стены, узлы сопряжения "стена-пол", "стена-перекрытие". В зависимости от вида и назначения швов устанавливаются шпонки разной конструкции и размеров.

Шпонки с центральной “луковицей” (Ватерстоп 698, Ватерстоп 699)

Шпонки Ватерстоп 699 и 698 используются как водонепроницаемая преграда в деформационных швах, где возможны взаимные смещения сопрягающихся элементов конструкций до 20 мм при давлении до 0.299 и 0.194 МПа соответственно.

Ватерстоп 699

Ватерстоп 698

Шпонки «Ватерстоп 699 и 698» и их расположение в деформационном шве

Односторонние шпонки

"Ватерстоп 928" применяются в швах бетонных и железобетонных фундаментных плитах, в швах тонких плит и для гидроизоляции швов на контакте “стена-плита” при давлении до 0,373 МПа.

Ватерстоп 928

Небольшая толщина шпонки обеспечивает возможность ее установки в пределах защитного слоя бетона. "Ватерстоп 925" и "Ватерстоп 926" применяются для деформационных швов и воспринимает давление до 0,448 МПа. Шпонки "Ватерстоп 925" и "Ватерстоп 926" позволяют компенсировать перемещения растяжения и смещения соответственно 100 и 150 мм, а перемещения сдвига - 40 и 80 мм.

Ватерстоп 925






Ватерстоп 926

Шпонки «Ватерстоп 605» и «Ватерстоп 628» применяются в деформационных и температурных швах бетонных и железобетонных верхних покрытий

Ватерстоп 605 и Ватерстоп 628 и их установка

Технология установки шпонок

Шпонки «Ватерстоп 718» и «Ватерстоп 838» устанавливаются в средней части сечения так, чтобы их «луковица» находилась в месте формируемого строительного шва.
Перед началом бетонирования шпонка должна быть надежно зафиксирована, например, вязальной проволокой к арматуре или к опалубке (см. рис.1). Прокалывание шпонки допускается только в периферийной зоне.
После закрепления шпонки проводится бетонирование первого участка. После распалубливания забетонированного участка производится закрепление шпонки к арматуре следующего участка. Если это необходимо, в сечение формируемого шва устанавливается прокладка и проводится бетонирование следующего участка.
Шпонки «Ватерстоп 928», «Ватерстоп 925» и «Ватерстоп 926» устанавливаются на наружной поверхности конструкции, например, в нижней части плиты. Шпонка размещается так, чтобы ее середина приходилась на место предполагаемого шва.
Шпонки «Ватерстоп 628» и «Ватерстоп 605» устанавливаются заподлицо с верхней плоскостью плиты. Гладкий торец шпонки «Ватерстоп 628» приклеивается к ранее забетонированному торцу плиты.
Шпонки должны быть развернуты на горизонтальной поверхности в рабочее положение и выдержаны при положительной температуре в течение 2 суток (до их полного распрямления).

Рис.1. Схемы установки шпонок в опалубку

Сращивание шпонок по длине и соединение шпонок разного направления (крестовины, углы и т.д.) производится при помощи сварных соединений. Сварка осуществляется специальным "утюгом" или воздушным пистолетом с насадками в виде сопла и электрода с заглаживающим «носком». Температура нагрева воздуха до 600⁰С В качестве присадки используется шнур ПВХ, используемый для герметизации стыков при устройстве линолеумного покрытия или полоски шпонки шириной 5-10 мм (рис.2, 3).

Сварка шпонки при помощи фена

Перечень операций при выполнении сопряжения между горизонтальным и вертикальным швом:

• За 2-3 мин до начала работ включить воздуходувку на режим 400-450⁰С.
• Срезать у вертикальной шпонки центральную «луковицу»на ½ диаметра для лучшего сопряжения с горизонтальной шпонкой. Форма среза должна быть овальной.
• Наметить линию стыка на горизонтальной шпонке.
• Установить на воздуходувку насадку-сопло и насадку для шнура.
• По намеченной линии стыка на горизонтальной шпонке провести сопло в 1-1,5 см от поверхности и нажимая носком насадки для сглаживания ребер. Таким образом , выполняется канавка для установки вертикальной шпонки.
• В образовавшуюся канавку устанавливают вертикальную шпонку и проводят воздуходувкой вдоль шва с целью сгладить ребра в вертикальной и горизонтальной шпонках и зоне примыкания, а также для частичной приварки шпонок друг к другу. Аналогичная операция производится с другой стороны.
• В насадку вставляют шнур и производят наварку с двух сторон.
• Окончательная операция по выполнению стыка заключается в герметизации стыка путем прохождения воздуходувкой с заглаживанием шнура «носком» насадки по вертикальной и горизонтальной плоскости шпонок с двух сторон.

Перечень операций при выполнении стыка сопряжения шпонок «встык» :

• Наложить стыкуемые полотна шпонки друг на друга и срезать кромки острым ножом на всю ширину полотен.
• Приложить полотна плотно друг к другу и пройти «носком» воздуходувки со снятием ребер шпонки и образованием канавки с прихваткой полотен.
• В насадку вставляют шнур и производят наварку с двух сторон.

Рис.2. Прогрев и прихватка шва феном

Рис. 3. Сварка шва феном со шнуром ПВХ

Окончательная операция по выполнению стыка заключается в герметизации стыка путем прохождения воздуходувкой с заглаживанием шнура «носком» насадки по вертикальной и горизонтальной плоскости шпонок с двух сторон.
Шов сопряжения шпонки необходимо выполнять с двух сторон стыкуемых полотен.
Приведенная технология сварки стыков отработана для положительных температур. При отрицательной температуре режим воздуходувки (температура нагреваемого воздуха) необходимо подобрать на опытном образце.

Сварка при помощи "утюга"

• Свариваемые участки шпонки зажимаются в кондуктор с зазором, равным толщине утюга.
• Регулятор температуры устанавливается на 185°C.
• "Утюг" нагревается и устанавливается между торцами шпонки (Рис.4).
• После расплавления материала торцов шпонки "утюг" извлекается и торцы шпонок без промедления прижимаются с усилием ≈10 кг (Рис.5).

Рис. 4. Расплавление торцов шпонки "утюгом"

Рис. 5. Совмещение и сжатие расплавленных торцов

Основные технические характеристики

Поставка

Шпонки «Ватерстоп» поставляется в бухтах по 8-30 м.
