Независимые испытания эффективности обработки бетона материалами

Эффективность повышения физико - механических характеристик бетона и его стойкости агрессивным средам после обработки материалами Ксайпекс Концентрат (К), Ксайпекс Модифайт (М) подтверждены многочисленными испытаниями различных исследовательских лабораторий и институтов.

Водонепроницаемость

Время испытаний, после обработки материалами Ксайпекс - сутки
Испытания Центральной строительной лаборатории Минтопэнерго (бетон М-100, бетон М-300); ГОСТ 12730.5-84	Испытания НИИЖБ (мелкозернистый бетон) ГОСТ 12370.5-84

Стандарт инженерных войск армии Соединенных Штатов Америки (USACE) CRD C48-73, «непроницаемость бетона, Pacific Testing Labs, Сиэтл, США

Обработанные Xypex бетонные образцы толщиной в 51 мм. подверглись тестированию на давление 2000 psi (13.8 mpa), до 405 футов водяного столба (124м) (175 psi / 1/2 mpa), что представляло предел аппарата тестирования. Если в необработанных образцах обнаружены заметные протечки, то обработанные Xypex образцы (в результате кристаллизации) сохранили абсолютную водонепроницаемость и каких-либо измеряемых протечек не обнаружено.

NORM V 3303 «водонепроницаемость бетона», Technologisches Gerwerbemuseum, Федеральный институт высшего технического образования и исследований, Вена, Австрия

На обработанных Xypex бетонных образцах было проведено тестирование на давление в 7 бар (230 футов / 70 м. водяного столба) в течение 10 дней. Тестированием установлено, что в необработанные бетонные образцы проникла вода в объеме 25 мл., а в обработанных Xypex образцах проникновение воды равнялось нулю. Затем подвергшиеся тестированию образцы были разбиты, вследствие чего было обнаружено, что в необработанных образцах вода проникла до 15 мм., тогда как в обработанных Xypex образцах какого-либо измеряемого проникновения воды не обнаружено.

CSN 1209/1321 «водонепроницаемость и стойкость в отношении высокого давления», Институт гражданской инженерии, технологий и тестирования, Братислава, Республика Словакия

В целях определения водопроницаемости, на обработанных и необработанных Xypex бетонных образцах было проведено тестирование на давление 1.2 мпа. Результаты показали, что обработанные Xypex образцы надежно защищены от гидростатического давления воды. Исследованию подверглись также обработанные и необработанные образцы путем воздействия силосной жидкости и нефтепродуктов (напр. дизельного топлива, трансформаторного масла, бензина) под давлением в 14 Кпа в течение 28 дней. Обработка Xypex значительно уменьшила проникновение этих веществ.

Морозостойкость	Химическая стойкость

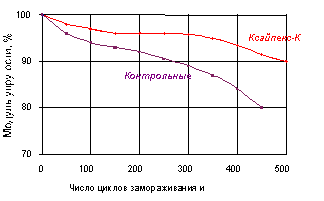

Испытания Центра исследований строительных материалов в Токио на изменение динамического модуля упругости	Испытания НИИЖБ на воздействие 5% раствора серной кислоты

Проницаемость агрессивных жидкостей

Испытания НИИЖБ на проникновение 5% раствора хлорида натрия
	Испытывались образцы мелкозернистого бетона размерами 30х30х30 мм с соотношением компонентов Ц:П=1:2.5, В/Ц=0.5. Образцы выдерживали в 5% растворе соляной кислоты в течение 70 суток после обработки кристаллизационными материалами.

Испытания института Клокнера Чешского технологического университета в Праге на проникновение бензина, дизельного топлива, трансформаторного масла, силосной жидкости в бетон, обработанный материалами Ксайпекс (бетон В-20)

Критериями проницаемости бетона служили время проникновения агрессивной жидкости через образец или глубина про-никновения жидкости через 28 суток воздействия под давле-нием 14 кПа
Бензин	Дизельное топливо
Трансформаторное масло	Силосная жидкость
Методика испытаний
	Критериями проницаемости бетона служили время проникновения агрессивной жидкости через образец или глубина проникновения жидкости через 28 суток воздействия под давлением 14 кПа.

ASTM C 267-77, «Химическая устойчивость по отношению к строительным растворам», Pacific Testing Labs, Сиэтл, США

На обработанных и необработанных Xypex цилиндрах было проведено исследование путем воздействия соляной (хлороводородной) кислотой, каустической содой, толуолом, минеральным маслом, этиленгликолем, хлором для бассейнов, тормозной жидкостью и другими химикатами. Результат показал, что указанные вещества не оказали повреждающего воздействия на покрытие Xypex. Тестирование, проведенное после химического воздействия, показало, что обработанные Xypex образцы характеризуются на 17% более высокой прочностью сжатия, чем контрольные образцы.

Технический отчет Университета IWATE, «устойчивость по отношению к кислотам», Токио, Япония

Для обработанных и необработанных Xypex строительных растворов измерялась устойчивость по отношению к 5% раствора H₂SO₄ в течение 100 дней. По сравнению с контрольными образцами Xypex сократил эрозию бетона до 1/8.

Морозо- и теплоустойчивость ASTM C 672 «Стандартный метод тестирования в отношении противоморозных химических добавок в целях установления устойчивости бетонных покрытий», Twin City Testing Lab, Сен-Поль, США

Для образцов, обработанных Xypex, концентрация ионов хлора сокращена ниже того уровня, который, необходим для содействия электролитической коррозии стальной арматуры. После 50-ти циклов замораживания и размораживания визуальное исследование необработанных панелей показало, что повреждение их поверхностей намного превышает повреждение поверхностей, обработанных Xypex.

JIS A 6204 «замораживание/размораживание бетона» Японский Центр тестирования строительных материалов, Токио, Япония

Резонансная частота как необработанных, так и обработанных Xypex образцов подверглась измерению в течение 435 циклов замораживания/размораживания. После 204 циклов относительная устойчивость обработанных Xypex образцов составляла 96%, тогда как для необработанных образцов этот показатель составлял 90%. После 435 циклов сравнительная устойчивость образцов, обработанных Xypex, составляла 91% , а необработанных контрольных образцов- 78%.

Воздействие на питьевую воду NSF 61, «Компоненты системы снабжения питьевой водой - влияние на здоровье» NSF International, Эн Арбор, США

Тестирование влияния на питьевую воду, находящуюся в контакте с обработанными Xypex образцами, показало, что вредного воздействия не существует.

Устойчивость по отношению к радиации, стандарт США №69 «Защитные покрытия в ядерной индустрии», Pacific Testing Labs, Сиэтл, США

После воздействия посредством облучения 5.6х104 ради-гамма лучами обработка Xypex не выявила каких-либо отрицательных эффектов и повреждений.

Примечание

Для получения дополнительных инструкций, альтернативных методах применения или информации о совместимости применения материалов системы Ксайпекс с другими продуктами или технологиями, обратившись в отдел технического обслуживания ООО «Эттрилат НТ».
