Ксайпекс Концентрат создает в бетоне кристаллизационный барьер, препятствующий проникновению воды. Состав - порошок на основе цемента, кварцевого песка и ряда специальных добавок, применяется для повышения водонепроницаемости возводимых и ранее построенных бетонных и железобетонных конструкций.
О материале
Работа Ксайпекс основана на принципе диффузии насыщенных растворов. При этом в порах и капиллярах влажного бетона происходит образование и рост древовидных кристаллов, которые пронизывают и уплотняют структуру бетона. При контакте с влагой древовидные кристаллы постоянно растут внутри капилляров, обеспечивая эффективное действие Ксайпекс Концентрат на весь период службы бетонной конструкции.
Наибольшая эффективность применения Ксайпекс Концентрат достигается при температуре эксплуатации конструкций в диапазоне от -32°С до +135°С. Эффективность применения Ксайпекс Концентрат сохраняется при постоянном воздействии окружающей среды с рН=3-11, или при периодическом воздействии среды с рН=2-12. Влажность и ультрафиолетовое излучение не оказывают влияния на эксплуатационные характеристики бетона, обработанного Ксайпекс Концентрат.
Обработка Ксайпекс Концентрат защищает поверхность бетона от химической агрессии различных сред, включая хлориды, а также предотвращает коррозию арматурной стали.
Ксайпекс Концентрат не токсичен и может применяться для емкостей питьевой воды и в зданиях и сооружениях пищевой промышленности.
Преимущества
- Не требуется дорогостоящие мероприятия по усилению гидроизоляции во внутренних и внешних углах и кромках конструктивных элементов (дополнительное армирование стеклотканью либо многослойная наклейка рулонных материалов).
- Не требуется защита поверхности обработанной конструкции при обратной засыпке, монтаже арматуры или установки сетки;
- Не опасны локальные нарушения сплошности, в т.ч. проколы покрытия, нанесенного на поверхность бетона;
- Устойчив к высокому гидростатическому давлению, как к положительному, так и к отрицательному;
- Не требуется высушивать поверхность бетона (напротив, поверхность должна быть увлажнена);
- Не требуется дорогостоящая грунтовка и выравнивание поверхности;
- Высокая устойчивость к воздействию агрессивных сред;
- Становится неотъемлемой частью бетона;
- Перекрывает трещины до 0,4 мм.;
- Прост в применении;
- Паропроницаем;
- Нетоксичен.
Расход материала
Расход сухой смеси Ксайпекс Концентрат, при двухслойном нанесении, составляет от 0,8 кг./м.² (гладкая поверхность бетона) до 1,1 кг./м.² (рельефная поверхность бетона).
Упаковка
Ксайпекс Концентрат поставляется в ведрах по 25кг.
Примечание
Для получения дополнительных инструкций, альтернативных методах применения или информации о совместимости применения материалов системы Ксайпекс с другими продуктами или технологиями, обратившись в отдел технического обслуживания ООО "Эттрилат НТ".
| Жизнеспособность раствора (мин.): | 20 |
| Марка по водонепроницаемости (W): | Повышение водонепроницаемости 3 и более ступеней |
| Марка по морозостойкости (F): | Повышение морозостойкости 100 и более циклов |
| Температура применения (°С): | +5 – +35 |
| Температура эксплуатации (°С): | -40 - + 90 |
| Мин. расход: | 1,2 кг./м.² |
Инструкция по применению
»Скачать (674 Кб), язык: русский
»Скачать (293 Кб), язык: англиский
Рекомендации по применению
Подготовка поверхности
Перед нанесением Ксайпекс Концентрат подлежащая гидроизоляции поверхность должна быть обследована для выявления наличия дефектов: каверн, отверстий от опалубочных стяжек, поврежденных и неуплотненных строительных швов, трещин, зон с рыхлым бетоном. Эти зоны должны быть отремонтированы. Поверхность должна быть чистой, без шелушения, следов опалубочной смазки и др. материалов. Гладкая поверхность бетона из‐под металлической опалубки или поверхность с остатками смазки или других загрязнений должна быть промыта. Поверхность бетона "старых" конструкций должна быть очищена металлическими щетками или раствором соляной кислоты (3 - 5%) с обязательной последующей промывкой водой для снятия слоя карбонизированного бетона и открытия капилляров для проникновения Ксайпекс Концентрат. Если предусмотрена обработка Ксайпекс Концентрат горизонтальных поверхностей новых конструкций, их поверхность не следует заглаживать, оставляя слегка шероховатой. Если же требуется использование заглаживающих машин, то обработка заглаживанием должна быть минимальной. Ксайпекс Концентрат в новых конструкциях лучше применять сразу после разопалубки конструкций. Оптимальный возраст для обработки бетона новых конструкций 20 ‐ 72 часа, пока бетон еще сравнительно свежий и требует лишь легкого увлажнения. Излишняя вода перед обработкой поверхности Ксайпекс Концентрат должна быть удалена.
Ремонт дефектов
Не фильтрующие трещины, дефектные строительные швы и пр. следует разделать на глубину и глубину, не менее 25 мм. При высоком гидростатическом давлении воды на конструкцию глубина разделки ‐ до 8 см. На поверхность вскрытых дефектов кистью наносят приготовленный состав Ксайпекс Концентрат и через 10 мин после нанесения заполняют штрабы или каверны составом Ксайпекс Патч Плаг или Ксайпекс Драй-Пек (Xypex Dry-Pac) с уплотнением пневматическим молотком или обычным молотком (киянкой) через деревянный брусок. Ксайпекс Драй-Пек приготовляют смешением вручную Ксайпекс Концентрат с водой в соотношении 6:1 до достижения консистенции полусухой (землистой) массы.
ПРИМЕЧАНИЕ: Для ликвидации прямых течей или фильтрации из-за высокой влажности следует использовать Ксайпекс Патч Плаг с последующим покрытием Ксайпекс Концентрат при помощи кисти. Для деформационных швов и движущихся трещин следует использовать расширяющиеся герметики.
Увлажнение бетона
Перед нанесением на бетон Ксайпекс Концентрат требуется увлажнить бетон конструкции чистой водой. Увлажнение поверхности способствует росту кристаллов новообразований внутри капилляров бетона. Избыточную воду на поверхности (лужи) следует удалить перед нанесением материалов Ксайпекс. Если поверхность перед нанесением высохла её надо вновь увлажнить.
Приготовление рабочего раствора
Ксайпекс Концентрат смешивают с чистой водой вручную или с помощью низкооборотной дрели (250 - 350 об./мин.) со смесительной насадкой. Одновременно следует готовить такое количество смеси, которое можно нанести в течение 20 мин. от момента затворения. При загустевании смеси, ее следует размешать, не добавляя воды. Рабочие составы приготовляют смешением порошка с чистой водой с помощью низкооборотной (350 - 600 об./мин.) дрели до кремообразной консистенции. Расход и состав смеси зависит от шероховатости поверхности.
Для нанесения кистью:
Шероховатость
поверхности | Расход сухой смеси
Ксайпекс Концентрат | Пропорции по объему:
Ксайпекс Концентрат : вода |
| Слабо шероховатая | 0.8 кг./м.² | 5 : 2 |
| Шероховатая | 1.1 кг./м.² | 3 : 1 |
Для напыления:
Расход сухой смеси
Ксайпекс Концентрат | Пропорции по объему:
Ксайпекс Концентрат : вода |
| 0.8 кг./м.² | 5 : 3 |
Для нанесения кельмой (Ксайпекс Драй-Пек).
Полусухая композиция смешивается вручную кельмой. Продолжительность перемешивания - 10-15 сек. Объем замеса должен соответствовать количеству материала, используемого в течение 15 минут после затворения.
Расход сухой смеси Ксайпекс Концентрат.
При сечении шва 25 Х 25 мм. | Пропорции по объему:
Ксайпекс Концентрат : вода |
| 1,7 кг./м.п. | 6 : 1 |
Нанесение рабочего раствора
Для нанесения рабочего состава применяются кисти средней жесткости с нейлоновой щетиной, а для горизонтальных поверхностей жесткие швабры. При больших объемах работ рекомендуется напыление с помощью специального оборудования. Покрытие должно наносится равномерным слоем, толщиной не более 1,25 мм.
При двухслойном покрытии второй слой (Ксайпекс Концентрат или Ксайпекс Модифайт) следует наносить после начала схватывания первого слоя, но до его полного затвердения (не позднее, чем через 48 часов). При подсыхании поверхности первого слоя его необходимо слегка увлажнить перед нанесением второго слоя.
Не следует наносить Ксайпекс под дождем и при температуре ниже 5°С.
Уход за обработанной поверхностью
Уход за обработанной Ксайпекс Концентрат поверхностью, следует начинать, после того как материал достаточно затвердел, чтобы не повредить его распылением воды (оптимальным режимом ухода является создание водяного тумана). Обработанные Ксайпекс Концентрат поверхности следует увлажнять три раза в день в течение 2-х дней или покрывать на этот срок влажной тканью (мешковиной).
Для бассейнов, резервуаров, колодцев и т.п. обработанные Ксайпекс Концентрат поверхности следует увлажнять 3 дня, а затем выдержать в течение 12 дней перед заполнением емкостей. Для емкостей, предназначенных для горячих или коррозионно-активных жидкостей, обработанные поверхности следует увлажнять в течение 3 дней и выдержать в течение 18 дней.
При плохом поступлении воздуха (маленькие закрытые резервуары, колодцы) требуется вентиляция.
Обработанные поверхности должны быть защищены от ветра, солнца, дождя и температуры ниже 2°С в течение 48 часов после нанесения Ксайпекс Концентрат. Если для защиты применяется пластиковая пленка, ее необходимо приподнять над поверхностью покрытия, чтобы обеспечить доступ воздуха.
Обратную засыпку следует проводить не ранее, чем через 36 часов после обработки поверхности Ксайпекс Концентрат. Если засыпка проводится в течение 7 дней после нанесения Ксайпекс Концентрат материал засыпки должен быть влажным, чтобы не забрать влагу из нанесенного раствора.
Ксайпекс Концентрат необходим 21 день для образования кристаллов, поэтому подлежащие окраске или защите обработанные поверхности следует выдерживать указанный период. Перед нанесением декоративных покрытий, обработанные Ксайпекс Концентрат поверхности, следует нейтрализовать слабым (5%) раствором кислоты (соляная, уксусная, лимонная и т.п.), после чего промыть водой.
Хранение
Продукты Ксайпекс должны храниться в сухом помещении. Срок хранения составляет один год при условии хранения в надлежащих условиях.
Безопасность
Ксайпекс Концентрат является щелочной средой и может нанести раздражение коже и глазам. Работы по смешиванию и нанесению растворов необходимо производить в резиновых перчатках и защитных очках, избегать попадания материалов в глаза и на кожу; при попадании - промыть водой.
Гарантия
Производитель гарантирует соответствие материалов техническим, а также всем современным стандартам. Применение материалов должно осуществляться в строгом соответствии с Технологическим регламентом на проектирование и выполнение работ по гидроизоляции и антикоррозионной защите монолитных и сборных бетонных и железобетонных конструкций.
Примечание
Для получения дополнительных инструкций, альтернативных методах применения или информации о совместимости применения материалов системы Ксайпекс с другими продуктами или технологиями, обратившись в отдел технического обслуживания ООО "Эттрилат НТ".
Гидроизоляция элементов конструкции и дефектов бетона при отсутствии доступа к внешней поверхности изолируемой конструкции.
|
|
|
|
Узел 1.
Шов сопряжения
стена фундаментная
плита и стена. | Узел 1.1.
Шов сопряжения
фундаментная
плита с применением
набухающей пасты. | Узел 2.

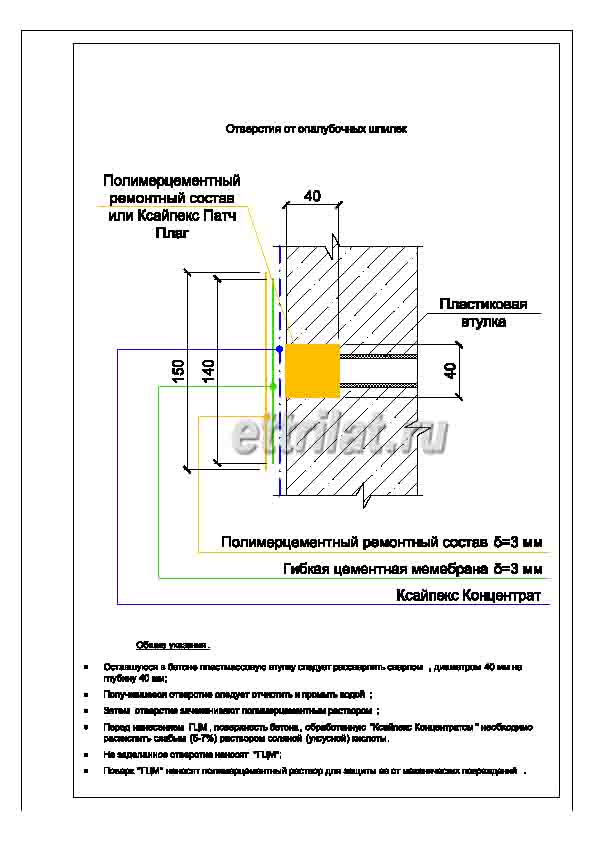

Отверстия от

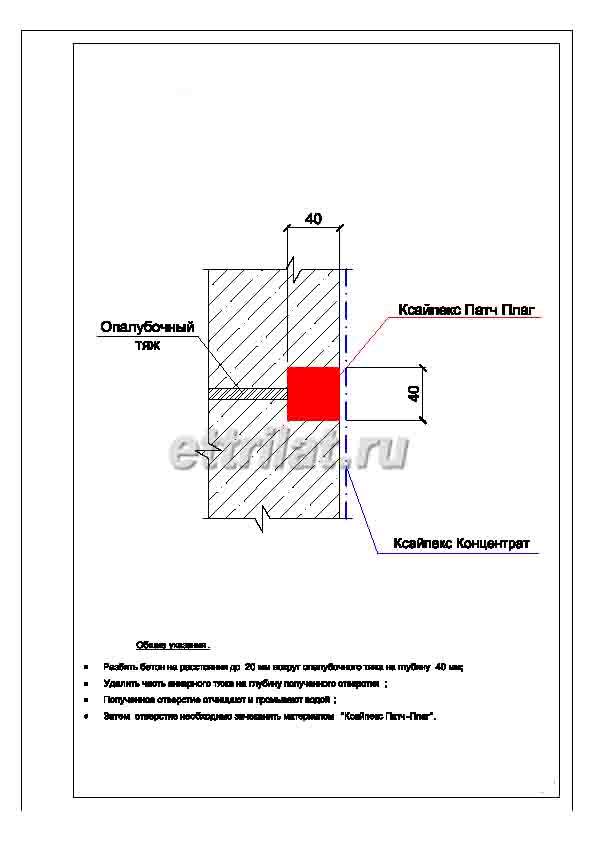

опалубочных шпилек. | Узел 2.2.
Опалубочные тяжи. |
 |  |  | |
Узел 3.
Швы перерыва
бетонирования. | Узел 4.
Трубная проходка
(решение изнутри помещения). | Узел 5.
Гидроизоляция трещины
при позитивном давлении воды. | |
Гидроизоляция элементов конструкции и дефектов бетона при наличии доступа к внешней поверхности изолируемой конструкции.
Водонепроницаемость
Стандарт инженерных войск армии Соединенных Штатов Америки (USACE) CRD C48-73, «непроницаемость бетона», Pacific Testing Labs, Сиэтл, США
Обработанные Xypex бетонные образцы толщиной в 51 мм. подверглись тестированию на давление 2000 psi (13.8 mpa), до 405 футов водяного столба (124м) (175 psi / 1/2 mpa), что представляло предел аппарата тестирования. Если в необработанных образцах обнаружены заметные протечки, то обработанные Xypex образцы (в результате кристаллизации) сохранили абсолютную водонепроницаемость и каких-либо измеряемых протечек не обнаружено.
NORM V 3303 «водонепроницаемость бетона», Technologisches Gerwerbemuseum, Федеральный институт высшего технического образования и исследований, Вена, Австрия
На обработанных Xypex бетонных образцах было проведено тестирование на давление в 7 бар (230 футов / 70 м. водяного столба) в течение 10 дней. Тестированием установлено, что в необработанные бетонные образцы проникла вода в объеме 25 мл., а в обработанных Xypexм образцах проникновение воды равнялось нулю. Затем подвергшиеся тестированию образцы были разбиты, вследствие чего было обнаружено, что в необработанных образцах вода проникла до 15 мм., тогда как в обработанных Xypex образцах какого-либо измеряемого проникновения воды не обнаружено.
CSN 1209/1321 «водонепроницаемость и стойкость в отношении высокого давления», Институт гражданской инженерии, технологий и тестирования, Братислава, Республика Словакия
В целях определения водопроницаемости, на обработанных и необработанных Xypex бетонных образцах было проведено тестирование на давление 1.2 мпа. Результаты показали, что обработанные Xypex образцы надежно защищены от гидростатического давления воды. Исследованию подверглись также обработанные и необработанные образцы путем воздействия силосной жидкости и нефтепродуктов (напр. дизельного топлива, трансформаторного масла, бензина) под давлением в 14 Кпа в течение 28 дней. Обработка Xypex значительно уменьшила проникновение этих веществ.
Химическая устойчивость
ASTM C 267-77, «Химическая устойчивость по отношению к строительным растворам», Pacific Testing Labs, Сиэтл, США
На обработанных и необработанных Xypex цилиндрах было проведено исследование путем воздействия соляной (хлороводородной) кислотой, каустической содой, толуолом, минеральным маслом, этиленгликолем, хлором для бассейнов, тормозной жидкостью и другими химикатами. Результат показал, что указанные вещества не оказали повреждающего воздействия на покрытие Xypex. Тестирование, проведенное после химического воздействия, показало, что обработанные Xypex образцы характеризуются на 17% более высокой прочностью сжатия, чем контрольные образцы.
Технический отчет Университета IWATE, «устойчивость по отношению к кислотам», Токио, Япония
Для обработанных и необработанных Xypex строительных растворов измерялась устойчивость по отношению к 5% раствора H2SO4 в течение 100 дней. По сравнению с контрольными образцами Xypex сократил эрозию бетона до 1/8. Морозо- и теплоустойчивость
ASTM C 672 «Стандартный метод тестирования в отношении противоморозных химических добавок в целях установления устойчивости бетонных покрытий», Twin City Testing Lab, Сен-Поль, США
Для образцов, обработанных Xypex, концентрация ионов хлора сокращена ниже того уровня, который, необходим для содействия электролитической коррозии стальной арматуры. После 50-ти циклов замораживания и размораживания визуальное исследование необработанных панелей показало, что повреждение их поверхностей намного превышает повреждение поверхностей, обработанных Xypex.
Замораживание/размораживание бетона
JIS A 6204, Японский Центр тестирования строительных материалов, Токио, Япония
Резонансная частота как необработанных, так и обработанных Xypex-ом образцов подверглась измерению в течение 435 циклов замораживания/размораживания. После 204 циклов относительная устойчивость обработанных Xypex образцов составляла 96%, тогда как для необработанных образцов этот показатель составлял 90%. После 435 циклов сравнительная устойчивость образцов, обработанных Xypex, составляла 91% , а необработанных контрольных образцов- 78%.
Воздействие на питьевую воду
NSF 61, «Компоненты системы снабжения питьевой водой - влияние на здоровье» NSF International, Эн Арбор, США
Тестирование влияния на питьевую воду, находящуюся в контакте с обработанными Xypex образцами, показало, что вредного воздействия не существует.
Устойчивость по отношению к радиации
Стандарт США №69 «Защитные покрытия в ядерной индустрии», Pacific Testing Labs, Сиэтл, США
После воздействия посредством облучения 5.6х104 ради-гамма лучами обработка Xypexом не выявила каких-либо отрицательных эффектов и повреждений.
 | Сертификат соответствия
№ РОСС СА.АД44.Н03766, срок действия с 25.07.2017 до 24.07.2020 г.
Размер 231 Кб. |
| Экспертное заключение.
Регистрационный номер 2904, срок действия с 25.06.2014 г.
Размер 1,1 Мб. |
| Декларация о соответствии.
Размер 383 Кб. |
 | Можно ли наносить краски и другие отделочные материалы поверх покрытия Xypex? |
| |  | Да. В большинстве случаев на покрытие Xypex наносят краски, эпоксидные покрытия, цементные штукатурки и т.п. |
| Можно ли применять покрытие Xypex, на влажном бетоне? | |
| | | Да. Фактически, бетон должен быть влажным (сухой, дополнительно увлажняется) перед нанесением покрытия Xypex. Xypex необходима влага для получения кристаллического роста в бетоне. |
| Повышается химическая стойкость бетона, обработанного Xypex? |
| | | Основываясь на независимом испытании в соответствии с ASTM C 267 «Химическая стойкость растворов», блок, обработанный Xypex, не подвержен влиянию широкого спектра агрессивных химических веществ, включая мягкие кислоты, растворители, хлориды и каустические материалы. Поскольку Xypex является специфичным по рН (не является химическим), он защищает бетон от любого химического вещества, диапазон рН которого составляет от 3,0 до 11,0 постоянного контакта, или от 2.0 до 12.0 периодического контакта. |
| | | |
| | | |
